DIN Flanges

DIN Flanges

DIN Slip On Flange

DIN Slip On Flange

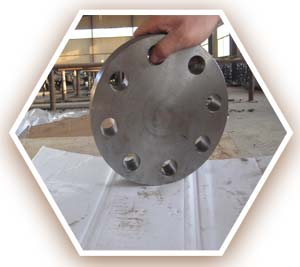

DIN Blind Flanges

DIN Blind Flanges

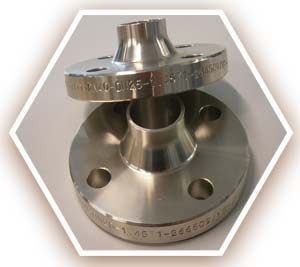

DIN Weld Neck Flanges

DIN Weld Neck Flanges





Check DIN Raised Face Flange Specification as per ASME B16.5

DIN Flange Material Specification







Manufacturer of German Standard Flanges For High-temperature Applications, View Price List

PN16 DIN Blind Flanges Price List

Size Style Weight (KG) Material Price in US Dollar Par Unit
DN450 PN10 450 32.20 $50.83
DN800 PN10 1.7 131.54 $239.73
DN900 PN10 2.2 123.83 $280.75
DN1000 PN10 2.9 158.30 $320.18
DN600 PN16 3.7 101.71 $170.68
DN700 PN16 5.7 105.23 $180.46
DN800 PN16 9 157.85 $257.49
DN900 PN16 10.5 176.90 $294.24
DN1000 PN16 13 297.55 $317.61



View DIN Pipe Flanges Pressure Rating, and DIN Weld Neck Flanges Supporting Material

German Standard Flanges Pressure Rating

Flange Class PN Flange
Class 150 PN20
Class 300 PN50
Class 400 PN68
Class 600 PN100
Class 900 PN150
Class 1500 PN250
Class 2500 PN420



Equivalence Between Of DIN Flanges Vs EN Flanges

Design EN 1902-1 DIN
Flat Flange Type 01 DIN 2573
DIN 2576
Neck Flange Type 11 DIN 2627
DIN 2638
Threaded Flange Type 12 DIN 2558
DIN 2565
DIN 2569
Blind Flange Type 05 DIN 2527



Standard Reference Of DIN Standard Flanges

Old DIN standard Pressure New EN standard Type Description
DIN 2631 PN6 EN 1092-1 11 Welding neck flange
DIN 2632 PN10 EN 1092-1 11
DIN 2633 PN16 EN 1092-1 11
DIN 2634 PN25 EN 1092-1 11
DIN 2635 PN40 EN 1092-1 11
DIN 2636 PN63 EN 1092-1 11
DIN 2637 PN100 EN 1092-1 11 Welding neck flange



Flange Face Shape For DIN Standard

EN 1092-1 DIN Face Shape
Form A Form A Without RF (Raised Face)
Form A Form B Without RF (Raised Face)
Form B1 Form C RF (Rz= 160 Mechanical Turned) (Raised Face)
Form B1 Form D RF (Rz= 40 Mechanical Turned) (Raised Face)
Form B2 Form E RF (Rz= 16 Mechanical Turned) (Raised Face)
Form C Form F Tongue As Per DIN2512
Form D Form N Groove As Per DIN 2512
Form E Form V 13 Male As Per DIN 2513
Form F Form R 13 Female As Per DIN 2513



Supporting Material Of DIN Weld Neck Flanges

  • Nuts
  • Gasket
  • Ring Joint
  • Bolting
Looking For European Origin DIN Blind Flanges? Ex-Stock of DIN Slip On Flange in Mumbai, Refer Common Metric Types.

Common Metric Types Of DIN Forged Flanges

EN 1092-1 Face Shape
DIN 2501 through 2503 Flat Ring Flanges
DIN 2512 through 2519 Alternate Face Flanges
DIN 2627 through 2633 Weld Neck
DIN 2641 through 2642 Lap Joint
DIN 2565 through 2569 Companion Flanges
DIN 2527 Blind



Also Check DIN Flanges Dimensions PDF & Weight in PN10/PN16/PN25, and Gaskets For DIN Plate Flange

Check DIN Flange Dimensions PDF



DIN PN10 Flange Weight

Size KG
DN25 1,23
DN32 1,8
DN40 2,09
DN50 2,88
DN65 3,66
DN80 4,83
DN100 5,75
DN125 8,59
DN150 10,6
DN175 14,3
DN200 16,9
DN250 24,7
DN300 31,9



DIN PN16 Flange Weight

Size KG
DN25 1,23
DN32 1,8
DN40 2,09
DN50 2,88
DN65 3,66
DN80 4,83
DN100 5,75
DN125 8,59
DN150 10,6
DN175 14,3
DN200 16,5
DN250 25,6
DN300 36,1



DIN PN25 Flange Weight

Size KG
DN25 1,38
DN32 2,03
DN40 2,35
DN50 3,2
DN65 4,33
DN80 5,94
DN100 7,64
DN125 11
DN150 14,7
DN175 17,6
DN200 22,7
DN250 34,2
DN300 47,3



DIN PN40 Flange Weight

Size KG
DN25 1,38
DN32 2,03
DN40 2,35
DN50 3,2
DN65 4,33
DN80 5,94
DN100 7,64
DN125 11
DN150 14,7
DN175 22,4
DN200 27,6
DN250 44,5
DN300 64,3



DIN PN64 Flange Weight

Size KG
DN25 2,65
DN32 3,24
DN40 4,09
DN50 4,51
DN65 5,71
DN80 6,92
DN100 10,1
DN125 16
DN150 23,5
DN175 30,8
DN200 39,7
DN250 57,4
DN300 81



DIN PN100 Flange Weight

Size KG
DN25 2,65
DN32 3,24
DN40 4,09
DN50 5,84
DN65 8,03
DN80 9,43
DN100 14,3
DN125 22,6
DN150 31,8
DN175 41,3
DN200 56,1
DN250 89,6
DN300 119



Gaskets For DIN Slip On Flange

  • RF
  • FF
  • Soft Gaskets
  • Ring-Type Joint (RTJ) Gasket
  • Spiral Wound Composite Gasket

Types Of DIN Flange

DIN Plate Flange

DIN Plate Flange

DIN Socket Weld Flange

DIN Socket Weld Flange

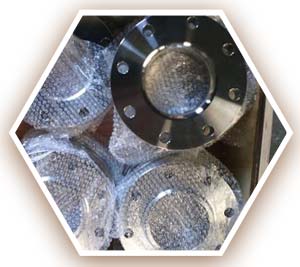

DIN Lap Joint Flange

DIN Lap Joint Flange

DIN Reducing Flange

DIN Reducing Flange

DIN Threaded Flange

DIN Threaded Flange

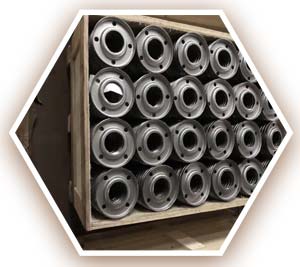

DIN Loose Flange

DIN Loose Flange

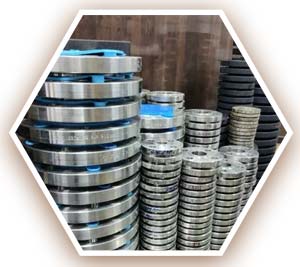

DIN Raised Face Flange

DIN Raised Face Flange

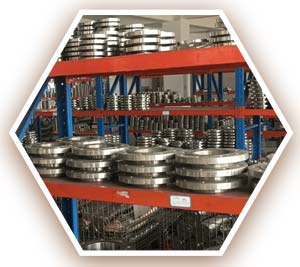

DIN Flat Flange

DIN Flat Flange

DIN RTJ Flange

DIN RTJ Flange

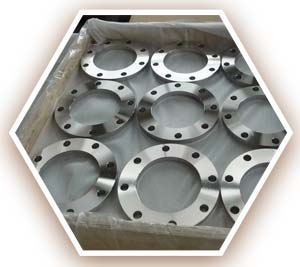

DIN Flat Flange For Welding

DIN Flat Flange For Welding

DIN Loose Flange And Ring

DIN Loose Flange And Ring

DIN Hubbed Slip-on Flange

DIN Hubbed Slip-on Flange

DIN Threaded Flange With Neck

DIN Threaded Flange With Neck

DIN Loose Flange And Ring With Neck

DIN Loose Flange And Ring With Neck

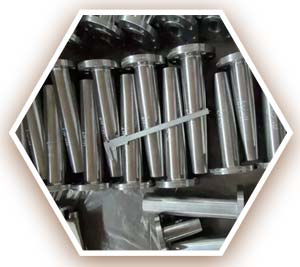

DIN Long Neck Welding Flange

DIN Long Neck Welding Flange
